Патронные нагреватели и другие виды ТЭН.

ТЭН - трубчатый электрический нагреватель, изготавливается из металлической трубки различных диаметров, в основном от 4 до 24 мм, прямой или изогнутой формы, с выводами с одной, или с разных сторон, для подключения к источнику напряжения.

Изготовление ТЭНа производится посредством размещения проволоки из резистивного сплава (например нихрома NiCr, или фехраля FeCrAl), внутри металлической трубки, изолируя её от при помощи диэлектрического порошка (например периклаза).

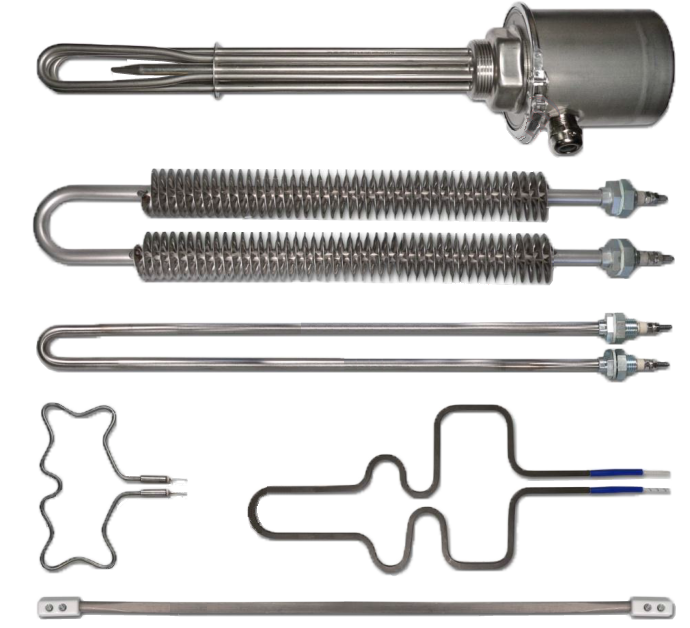

Существует масса разновидностей ТЭНов в зависимости от среды их применения:

• Водяные ТЭНы
• Масляные ТЭНы
• Воздушные ТЭНы, в том числе оребренные ТЭНы
• ТЭНы для прессформ
• ТЭНы для агресивных сред
• ТЭНы взрывозащищенные

Материал оболочки ТЭНов:

• Сталь нержавеющая
• Сталь углеродистая
• Медь
• Латунь
• Фторопласт
• Титан
• Высокотемпературные сплавы (Incoloy, Inconel и др.)

Форма ТЭНов:

• Прямые
• Изогнутые
• Оребренные
• Патронные
• Блоки ТЭНов

Где купить ТЭН – наши лучшие предложения

Сушествует масса разновидностей ТЭНов по форме, размерам и электрическим параметрам,по этому зачастую трудно найти в продаже необходимый нагреватель. Оптимальный вариант в таком случае будет изготовление ТЭНов под заказ. В нашей компании вы можете оставить заявку на изготовление ТЭНа любой конструкции, мощности и напряжения. Для этого Вам нужно только связаться с нами любым, удобным для Вас способом.

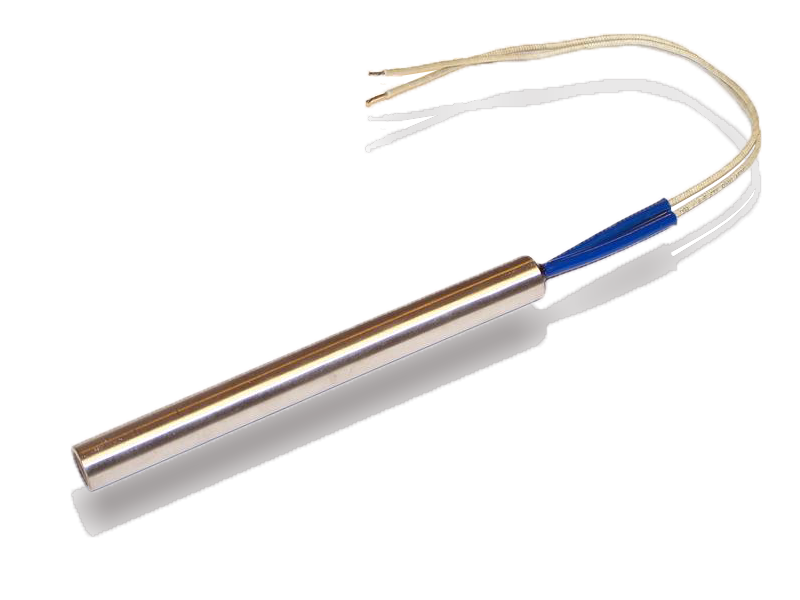

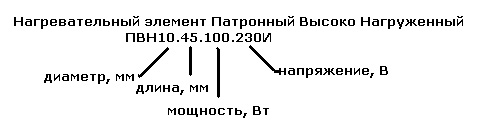

Патронные нагреватели





Диаметр (метрические и дюймовые размеры) и допуски
Ø	6,50	8,00	10,00	12,50	16,00		20,00	1/4”	3/8”	1/2”	5/8”
допуски	-0,03 -0,05	-0,04 -0,06	-0,04 -0,07	-0,05 -0,08	-0,05 -0,08		-0,06 -0,10	-0,03 -0,05	-0,04 -0,07	-0,05 -0,08	-0,05 -0,08
допуск по длине						относительный +/- 1,5%
						абсолютный +/- 1 мм (минимум)
сопротивление изоляции						≥ 10 МΏ
электрическая прочность						1500 В
максимальная утечка тока						≤0.5 mA
допуск по мощности						+/- 10 %
максимальная удельная мощность						до 50 Вт/см2
длина холодной зоны						со стороны контакта от 5 до 15 мм
						со стороны заглушки от 5 до 10 мм
максимальная рабочая температура						до 700 °С

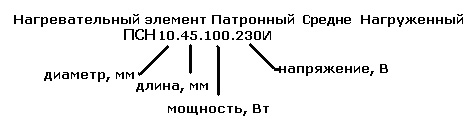

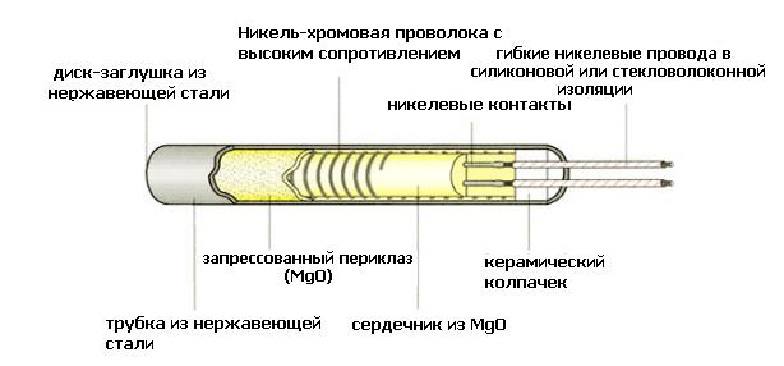

Нагревательный элемент серии ПСН (Cartridge heater series МD – middle density) – представляет собой еще один из типов патронных нагревателей используемых для нагрева узлов и деталей механизмов в промышленности.

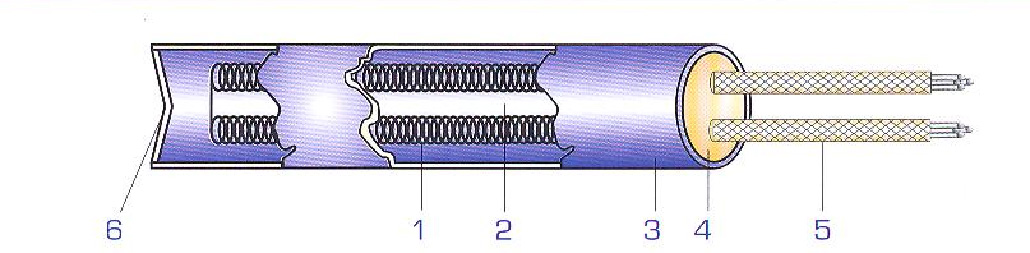

1. Нихромовая проволока с высоким сопротивлением.
2. Спрессованный порошок оксида магния  (периклаза).
3. Корпус из нержавеющей стали.
4. Керамическая заглушка.
5. Никелевые провода с внутренней или внешней заделкой, в силиконовой, тефлоновой или стекловолоконной изоляции.
6. Диск-заглушка.



Диаметр	1/4”- 6,50	8	3/8” - 10	12,5 - 1/2”	5/8” - 16	3/4” - 20
длина минимум	150	150	150	200	200	300
длина максимум	1000	1000	1500	1750	2000	2000
допуск по диаметру	+0/-0.1
допуск по длине	+/- 2%
допуск мощности	+5%  -10 %
допуск по сопротивлению	- 5%  +10 %
электрическая прочность	1500 В
сопротивление изоляции	≥ 10 МΏ
максимальная утечка тока	≤0.5 mA
макс рабочая температура	550-600 °С

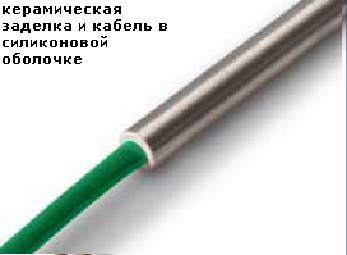

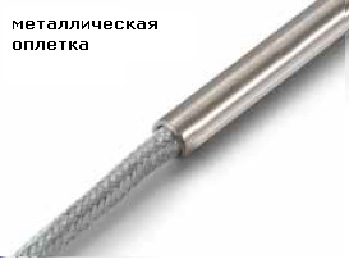

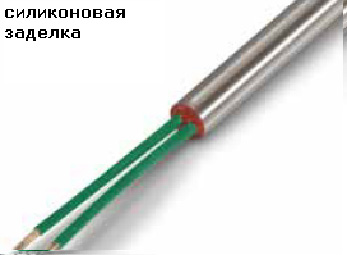

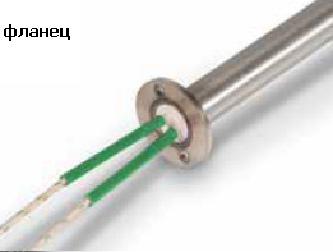

С одной стороны присоединяется термостойкий провод различной длины, тип контакта провода и его заделка может быть различной. Стандартный вывод – термостойкий провод 250 -1000 мм в стекловолоконной изоляции.
